Tűzgátló acélajtó szerelés: műszaki útmutató ipari beruházásokhoz

A megfelelő ajtó önmagában még nem jelent megfelelő tűzszakasz-lezárást. A tűzgátló acélajtó szerelés akkor illeszkedik az épület tűzvédelmi koncepciójához, ha az ajtó teljesítménye, a fogadószerkezet és a beépítés részletei összhangban vannak a tervekkel. A nyílás kialakításában vagy a szerelés módjában jelentkező eltérés megfelelőségi bizonytalanságot okozhat, és az átadás előkészítését is megnehezítheti.

Ipari vagy logisztikai beruházásnál ezért a kivitelezés előkészítése legalább olyan fontos, mint maga a beépítés. Ön már a munkakezdés előtt hangolja össze a tervi követelményeket, a helyszíni adottságokat és a kapcsolódó szakági munkákat. A kivitelezés során a műszaki ellenőrzés és a pontos dokumentálás teszi visszakövethetővé, hogy a szerkezet a tervek szerinti kialakításban valósult-e meg.

Az útmutató bemutatja, hogyan kapcsolódik az ajtó a teljes tűzvédelmi rendszerhez, mely műszaki és kivitelezési szempontokat érdemes ellenőrizni, és milyen dokumentumok támaszthatják alá a szakszerű átadást. Így a projektcsapat már a tervezéstől kezelheti a megfelelőségi kockázatokat, és következetesebben koordinálhatja a beruházást.

Tartalomjegyzék

• Miért az épület tűzvédelmi rendszeréből indul ki a tűzgátló acélajtó szerelés?

• Hogyan zajlik a tűzgátló acélajtó szerelése a tervellenőrzéstől a beépítésig?

• Hogyan ellenőrizhető, hogy az acélajtó beépítése illeszkedik a tűzvédelmi tervhez?

• Milyen ellenőrzési és dokumentációs pontok zárják le a szerelést?

• Hogyan támogatja a REALized Project Kft. a tűzgátló acélajtó szerelését?

Miért az épület tűzvédelmi rendszeréből indul ki a tűzgátló acélajtó szerelés?

A tűzgátló acélajtó a tűzszakasz-lezárás egyik eleme, nem önálló tűzvédelmi rendszer. A szerepét az épület tűzvédelmi koncepciójában kell értelmezni: számít, milyen rendeltetésű területeket választ el, milyen követelményt rögzít a terv, és milyen szerkezetekhez csatlakozik. Az ajtó termékjellemzői önmagukban nem írják le a helyszínen kialakított teljes lezárást.

„A tűzgátló nyílászárót az épület tűzvédelmi koncepciójával együtt kell kezelni, mert a teljes lezárás megfelelőségét a termék, a fogadószerkezet és a beépítés összhangja határozza meg.” A rendszerszintű megközelítés segít feltárni az eltéréseket, mielőtt azok befolyásolnák a kivitelezési sorrendet vagy az átadás előkészítését. Az ajtó alapvető szerepéről és alkotóelemeiről a tűzgátló acélajtó témájú áttekintés is ad általános tájékoztatást. A projektre érvényes megoldást azonban a terv és a termék dokumentációja alapján kell értékelni.

Mit jelent a tűzgátló acélajtó szerepe a tűzszakasz-lezárásban?

A tűzszakaszhatáron beépített ajtó a lezárás részeként választja el egymástól a kijelölt területeket. Ehhez nem elég a megfelelő termék kiválasztása: a csukódásnak, az ajtólap és a tok kapcsolatának, valamint a tok és a fogadószerkezet csatlakozásának is összhangban kell lennie a tervvel és a rendszer dokumentációjával. A nyílás környezetének kialakítása ezért a beépített szerkezet értékelésének része.

A termék iratai a konkrét ajtórendszer jellemzőiről adnak tájékoztatást. A helyszínen azt kell összevetni, hogy az ajtó, a tok, a rögzítés és a csatlakozó szerkezetek megfelelnek-e a dokumentált alkalmazásnak. A teljesítményértéket ne általános példából vegye át: az adott projektdokumentáció és a beépítésre kerülő termék iratai az irányadók.

Milyen projektadatok alapozzák meg a szerelés előkészítését?

A tűzgátló acélajtó szerelés előkészítésekor rendezze egymás mellé a tervi követelményeket és a helyszíni adottságokat. Ellenőrizze különösen az alábbiakat:

• A tűzvédelmi tervben kijelölt tűzszakaszhatárt, az ajtó helyét és a hozzá rendelt követelményt.

• A nyílás tényleges méretét és geometriáját, valamint a fogadószerkezet állapotát a tervezett beépítési módhoz viszonyítva.

• A csatlakozó falak és egyéb szerkezetek terveit, továbbá az ajtó környezetében futó szakági vezetékek és berendezések elhelyezését.

• A szakági munkák és a szerelés ütemezését, hogy a hozzáférés, a munkaterület és a szükséges egyeztetések tervezhetőek legyenek.

Ha a terv és a helyszíni állapot eltér, rögzítse az eltérést, és tisztázza annak műszaki következményeit, mielőtt összehangolja a munkafolyamatokat. Így a kivitelezés nem pusztán egy ajtó beillesztésére, hanem a tervezett tűzszakasz-lezárás következetes megvalósítására épül.

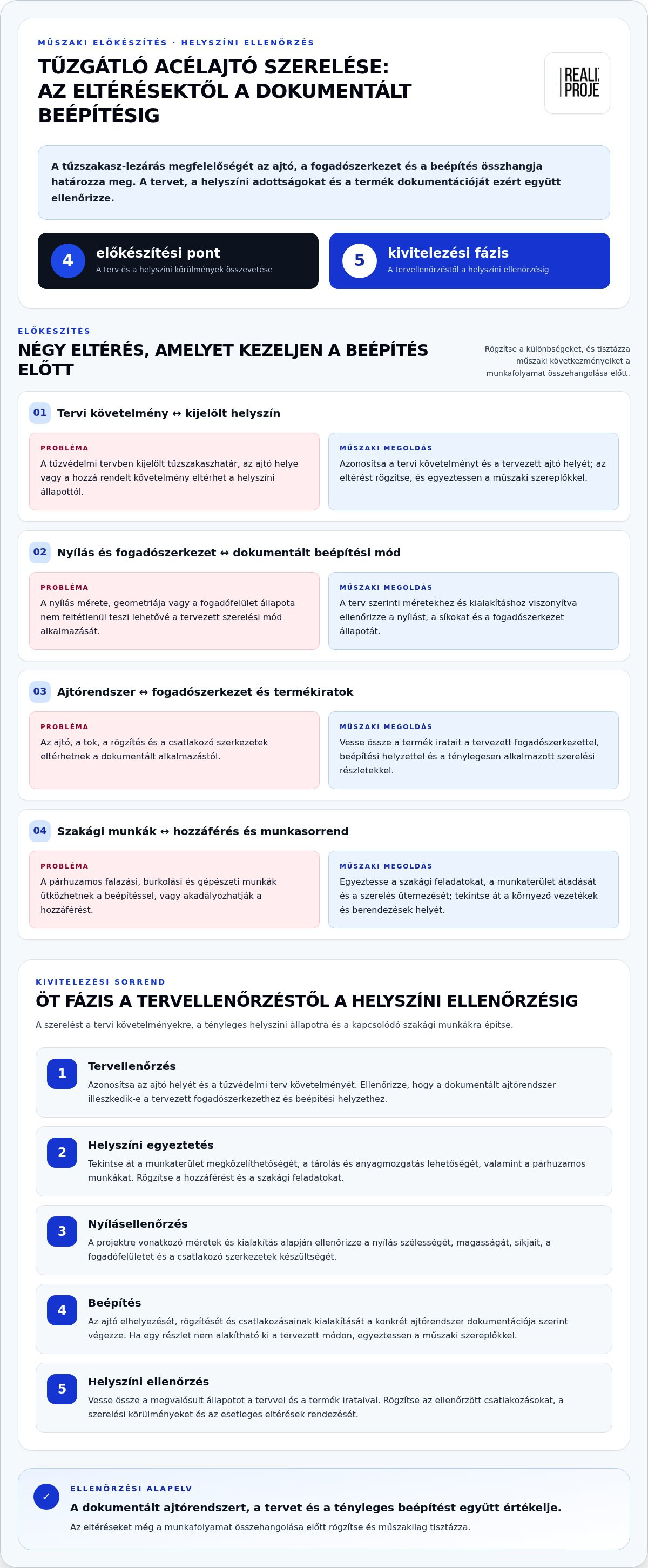

Hogyan zajlik a tűzgátló acélajtó szerelése a tervellenőrzéstől a beépítésig?

A szerelés akkor szervezhető megbízhatóan, ha a tervi követelmények, a helyszíni állapot és a szakági munkák egymásra épülnek. Ne csak az ajtó elhelyezését ütemezze: azt is vegye figyelembe, mikor készül el a fogadószerkezet, mikor biztosított a hozzáférés, és hogyan kapcsolódik a beépítés az építési munkákhoz. Ezzel mérsékelhető az utólagos bontás és az ütemezési ütközés kockázata.

Mit kell egyeztetni a beépítés megkezdése előtt?

Vesse össze a jóváhagyott tervet az ajtó helyével, a nyílás kialakításával, a fogadószerkezet anyagával és a csatlakozásokkal. A projektcsapattal rögzítse a munkaterület átadásának állapotát, a hozzáférést és a kapcsolódó szakágak feladatait. Ha eltérést talál, a helyszíni módosítást előzze meg tervezői és műszaki egyeztetés, hogy a kivitelezési megoldás ne térjen el önkényesen a tervtől.

1. Tervellenőrzés: Azonosítsa az ajtó helyét, a tűzvédelmi tervben szereplő követelményt és a termék irataiban megadott alkalmazási feltételeket. Vesse össze, hogy a dokumentált ajtórendszer illeszkedik-e a tervezett fogadószerkezethez és beépítési helyzethez.

2. Helyszíni egyeztetés: A kivitelezés előtt tekintse át a munkaterület megközelíthetőségét, a tárolás és anyagmozgatás lehetőségét, valamint a párhuzamos munkákat. Egyeztessen a falazási, burkolási és gépészeti feladatok felelőseivel, hogy a munkasorrend ne akadályozza az ajtó beépítését vagy a csatlakozások kialakítását.

3. Nyílásellenőrzés: A terv szerinti méretekhez és kialakításhoz viszonyítva ellenőrizze a nyílás szélességét, magasságát, síkjait és a fogadófelület állapotát. Vizsgálja meg, hogy a csatlakozó szerkezetek elkészültek-e, és a tényleges helyzet lehetővé teszi-e a dokumentált szerelési mód alkalmazását. Általános méretértékek helyett mindig a projektre vonatkozó adatokból induljon ki.

4. Beépítés: Az ajtó elhelyezését, rögzítését és csatlakozásainak kialakítását a konkrét ajtórendszer dokumentációja szerint végezze. A munkafázisok közben óvja a fogadószerkezetet és a környező épületszerkezeteket. Ha valamely részlet nem alakítható ki a tervezett módon, állítsa le az érintett munkát, és egyeztessen a műszaki szereplőkkel.

5. Helyszíni ellenőrzés: A beépítés után vesse össze a megvalósult állapotot a tervvel és a termék irataival. Rögzítse az ellenőrzött csatlakozásokat, a szerelési körülményeket és az esetleges eltérések rendezését, hogy az átadáskor visszakövethető legyen, mi készült el.

Mely munkafázisokat kell a helyszínen összehangolni?

A szerkezet elhelyezése és rögzítése előtt készüljön el az a fogadófelület, amelyre a dokumentált beépítési mód épül. Hangolja össze a csatlakozások kialakítását a kapcsolódó szakági munkákkal, és ügyeljen arra, hogy azok ne sértsék meg az ajtót vagy a környező szerkezeteket. Az egyes munkafázisok felelőseit és készültségi állapotait a beruházás projektterve szerint egyeztesse, hogy a beépítés ne ütközzön más kivitelezési feladatokkal.

„A beépítés minőségét a dokumentált ellenőrzési pontok teszik követhetővé.” A tervellenőrzéstől a helyszíni vizsgálatig a projektcsapat így azonos alapadatokból dolgozhat. A REALized Project Kft. műszaki ellenőrzési és projektkoordinációs szemlélete támogatja az ipari beruházások kivitelezési feladatainak összehangolását.

Hogyan ellenőrizhető, hogy az acélajtó beépítése illeszkedik a tűzvédelmi tervhez?

Az ellenőrzés alapja három információforrás következetes összevetése: a tervi követelmény, az ajtórendszer termékdokumentációja és a tényleges helyszíni állapot. Egy termék megfelelőségi dokumentuma az adott termékről ad információt, de önmagában nem igazolja a teljes, beépített tűzszakasz-lezárást. A fogadószerkezet, a csatlakozások, a szerelés módja és a tervezett működés szintén az értékelés része.

A tűzgátló acélajtó szerelés ellenőrzésekor ne egyetlen adat vagy szemrevételezés alapján vonjon le következtetést. Kövesse végig, hogyan jelenik meg a terv szerinti megoldás a termék irataiban, majd vizsgálja meg, hogy ugyanez a kialakítás valósult-e meg a helyszínen. A vizsgálat alapját az adott beruházás tervdokumentációja és a beépített rendszerhez tartozó műszaki iratok adják.

Milyen eltéréseket érdemes összevetni a terv és a helyszín között?

Az összevetést tételesen végezze el. Rögzítse, hogy az adott követelményhez mely tervi adat, termékirat és helyszíni megfigyelés tartozik. Így az eltérés helye és jellege nem vész el az általános megjegyzések között.

• Terv: az ajtó helye, a tűzszakaszhatár, a megadott teljesítményjellemzők és a csatlakozás tervezett kialakítása.

• Termékdokumentáció: a beépített ajtó azonosítható jellemzői, a hozzá tartozó iratok, valamint az alkalmazási feltételek egyezése a tervvel.

• Helyszín: a nyílás kialakítása, a fogadószerkezet anyaga és állapota, a rögzítés, a csatlakozások, valamint az ajtó tényleges működése.

Ha például a terv egy meghatározott csatlakozást ír le, de a helyszíni szerkezet ettől eltér, az eltérést dokumentált műszaki egyeztetésben kezelje. Rögzítse az érintett tervi és termékadatot, a megfigyelt állapotot, a döntést és annak felelősét. Az elfogadott műszaki megoldás legyen visszakövethető. Ne tekintse rendezettnek az eltérést pusztán azért, mert az ajtó láthatóan a helyére került.

Hogyan kapcsolódik az ajtó a vezérléshez és a használathoz?

A használati módot is vesse össze a tervezett működéssel. Ha az ajtót üzemszerűen nyitott állapotban használják, tisztázza, hogyan kapcsolódik a nyitvatartás és a csukódás a projektben meghatározott működéshez. Tűzjelzőhöz vagy más vezérléshez kapcsolódó funkciót csak akkor értékeljen, ha azt a tervi kialakítás és a termék dokumentációja alátámasztja.

Az ellenőrzés során az ajtót, a vezérlést és a kapcsolódó szerkezeteket együtt vizsgálja. Rögzítse, mely működési helyzetet ellenőrizték, milyen tervi alap szerint, és tapasztaltak-e eltérést. Tűzvédelmi műszaki irányelvre vagy jogszabályra hivatkozáskor az adott projektnél alkalmazandó, hatályos forrást és konkrét követelményt vegye alapul, ne általános állításként használja.

Milyen ellenőrzési és dokumentációs pontok zárják le a szerelést?

A szerelés lezárásakor kapcsolja össze a helyszíni ellenőrzés eredményeit a projektdokumentációval. Ne csak azt rögzítse, hogy az ajtó a helyére került. Legyen visszakövethető, mely tervi és termékadatok alapján ellenőrizték a beépítést, milyen működési pontokat vizsgáltak, és hogyan kezelték az esetleges eltéréseket. A dokumentumok tartalmát igazítsa az adott szerkezethez és a projektben alkalmazott követelményekhez.

Milyen iratok kapcsolódhatnak a projektzáráshoz?

A projektzárás dokumentációja a konkrét ajtórendszerre és az elvégzett munkára vonatkozzon. A termékhez tartozó megfelelőségi igazolás azt tanúsítja, hogy a szerkezet vagy termék megfelel az előírt műszaki követelményeknek. A beépítői nyilatkozatnak más a rendeltetése: ebben a beépítést végző szakember vagy kivitelező nyilatkozik a szakszerű és előírás szerinti beépítésről.

A két irat tehát nem helyettesíti egymást. Az egyik a termék megfelelőségéről ad igazolást, a másik a kivitelezésről nyilatkozik. Az adott projekthez kapcsolódó termékiratokat azonosítsa a beépített szerkezettel, és vesse össze őket a tervi követelményekkel. Ne állítson össze minden projektre érvényes, általános kötelező iratlistát: az átadási dokumentációt a konkrét beruházás és az alkalmazandó követelmények alapján rendezze.

A projektdokumentációban a beépítés mellett rögzítse az ellenőrzés szempontjából lényeges információkat is, például a vizsgált szerkezet azonosítóját, a csatlakozások állapotát és a működésellenőrzés eredményét. Ha hiány, tervtől való eltérés vagy tisztázandó kérdés merült fel, dokumentálja a megállapítást, az egyeztetés eredményét és a lezárás módját. Így az átadási anyag nem pusztán iratgyűjtemény, hanem a kivitelezési döntések visszakereshető nyoma.

Hogyan dokumentálható a minőségellenőrzés és az átadás?

A munkarészek elfogadásakor a teljesítésigazolás rögzíti, hogy a kivitelező teljesített, megfelelő minőségű munkarészeit ellenőrizték és elfogadták. Kapcsolja ezt az ellenőrzési feljegyzésekhez, a tervi hivatkozásokhoz és a kapcsolódó termékdokumentumokhoz, hogy az elfogadott munkatartalom egyértelmű legyen. A nyitott hibákat vagy hiányokat ne kezelje lezárt tételként, hanem jelölje meg, milyen további intézkedés szükséges.

„A projektzárás része a teljes és visszakereshető megfelelőségi dokumentáció.” A rendezett átadás a beruházói érdekeket is védi: egyértelművé teszi, mit ellenőriztek, mely dokumentumok támasztják alá a megállapításokat, és mit fogadtak el. A folyamat kialakításakor vegye figyelembe a műszaki ellenőr és beruházói érdekvédelem szempontjait is, vagyis kapcsolja össze a műszaki ellenőrzést a munkarészek dokumentált átvételével.

Hogyan támogatja a REALized Project Kft. a tűzgátló acélajtó szerelését?

A tűzgátló acélajtó szerelése ipari beruházásnál a műszaki tartalom, a helyszíni kivitelezés és a projektütemezés összehangolását igényli. A REALized Project Kft. tűzgátló szerkezetek szállításával és beépítésével, valamint projektlebonyolítással, építésvezetéssel, felelős műszaki vezetéssel és műszaki ellenőrzéssel foglalkozik. A feladatokat az adott beruházás tervi követelményeihez és helyszíni feltételeihez igazítja.

Ez a megközelítés segít abban, hogy az ajtó beépítése ne különálló munkarészként jelenjen meg, hanem a tűzszakasz-lezárás és a kapcsolódó kivitelezési tevékenységek részeként. A hangsúly a műszaki egyeztetésen, a következetes kivitelezésen és az ellenőrizhető projektzáráson van. Olyan munkafolyamatra van szükség, amelyben a követelmények, a felelősségi pontok és az átadási dokumentumok követhetők.

Milyen projektkörnyezetben jelent értéket a mérnöki koordináció?

Ipari, logisztikai és egészségügyi beruházásoknál a nyílászáró beépítése több szakág munkájával és a kivitelezési ütemezéssel találkozik. A helyszíni koordináció, a felelős műszaki vezetés és a műszaki ellenőrzés összekapcsolása segíthet az eltérések korai azonosításában, és abban, hogy a munkarészek teljesítése dokumentáltan legyen követhető.

A REALized Project Kft. munkatársai több mint 10 éves építőmérnöki tapasztalattal rendelkeznek, a cég pedig országos lefedettséggel dolgozik Magyarországon. Referenciái között VGP Park, Helloparks és egy Mercedes-Benz logisztikai épület is szerepel. Ezek az ipari és logisztikai beruházások terén szerzett tapasztalatot jelzik. A kivitelezési és gyártási háttér, valamint a projektkoordináció együtt támogatja, hogy a műszaki részleteket és a beruházói elvárásokat egy folyamatban kezeljék.

Hogyan indulhat el egy tűzgátló acélajtó-projekt műszaki egyeztetése?

Az egyeztetéshez készítse elő az ajtó helyét és követelményeit bemutató tervrészeket, a fogadószerkezetre vonatkozó adatokat, valamint a kapcsolódó szakági és ütemezési információkat. Ezek alapján áttekinthető, hol szükséges összevetni a tervet a helyszíni adottságokkal, mely munkafázisok igényelnek koordinációt, és milyen dokumentáció kapcsolódik a projektzáráshoz. A műszaki megoldásokat minden esetben az adott beruházás dokumentációjához kell igazítani.

A tűzgátló szerkezetek tágabb műszaki összefüggéseinek áttekintéséhez olvassa el az oldalon elérhető „tűzgátló acél szerkezetek mérnöki útmutatója” című cikket is. A projekt műszaki egyeztetéséhez készítse elő a vonatkozó terveket és igényeket, majd kezdeményezze a kapcsolatfelvételt a REALized Project Kft.-vel. A projektzáráskor összeállított megfelelőségi dokumentáció segíti az elvégzett munkák és az ellenőrzési megállapítások visszakereshetőségét.

Tervezze meg előre a következő műszaki döntéseket

Kezelje a tűzgátló acélajtó szerelését a beruházás döntési rendjéhez igazodó munkafolyamatként. Jelölje ki, kik hangolják össze a tervváltozásokat, a helyszíni műszaki kérdéseket és az átadáshoz kapcsolódó egyeztetéseket. Rögzítse azt is, hogyan jutnak el a döntések az érintett projektcsapathoz. Így a kivitelezés előrehaladtával világos marad, mely kérdésben ki illetékes, és milyen információ alapozta meg a döntést.

Az előkészítés során gondolja végig, hogyan kapcsolódik az ajtó beépítése a beruházás további ütemeihez és későbbi üzemeltetéséhez. A jól előkészített műszaki egyeztetés nem helyettesíti a tervet vagy a szakmai ellenőrzést, de segít abban, hogy a projekt szereplői időben azonosítsák a tisztázandó kérdéseket. Ez a következetes projektmunka egyik alapja.

Ha ipari vagy logisztikai beruházásához mérnöki egyeztetésre van szüksége, egyeztessen a REALized Project Kft. szakembereivel a projekt műszaki megoldásairól. Készítse elő a kapcsolódó terveket és projektigényeket, hogy a megbeszélés a beruházás tényleges feladataira összpontosíthasson. A következő döntését is alapozza meg műszaki tartalommal és világos felelősségi körökkel.

Gyakori kérdések a tűzgátló acélajtókról

Milyen dokumentumok tartozhatnak egy tűzgátló acélajtó beépítéséhez?

A dokumentumokat úgy rendezze, hogy később egyértelműen azonosítható legyen, melyik ajtóhoz és tervváltozathoz tartoznak. Több azonos ajtó esetén különösen hasznos a helyiség vagy nyílás szerinti nyilvántartás, mert így nem keverednek össze az egyes szerkezetek iratai. Őrizze meg a kapcsolódó tervi hivatkozásokat, termékadatokat és ellenőrzési feljegyzéseket az átadási anyag részeként.

Mit jelent az EI 60 minősítés tűzgátló ajtónál?

Az EI 60 minősítés azt jelzi, hogy a szerkezet a meghatározott vizsgálati feltételek között 60 percig teljesíti az integritás és a hőszigetelés követelményét. A jelölés nem az ajtó anyagát vagy általános használati élettartamát írja le. A projektben előírt teljesítményt és az adott termékhez tartozó adatokat mindig a vonatkozó dokumentáció alapján értelmezze.

Beépíthető tűzgátló acélajtó meglévő ajtónyílásba?

Lehetséges, de a meglévő nyílás alkalmasságát a konkrét ajtórendszer beépítési feltételeihez és a projekt követelményeihez kell mérni. Felújításnál számoljon azzal is, hogy a keret rögzítése érintheti a környező falrétegeket vagy kész felületeket. Mielőtt ütemezné a munkát, tisztázza, szükséges-e a nyílás átalakítása, és milyen szakági munkák követik a szerelést.

Minden tűzgátló acélajtónak ugyanúgy kell csukódnia?

Nem, az elvárt működés az adott rendszer és a projekt használati rendje szerint változhat. A tervezésnél vegye figyelembe például, hogy az ajtón rendszeresen áthaladnak-e dolgozók vagy anyagmozgató eszközök, és milyen működést várnak el normál üzemben, illetve jelzés esetén. A használati igényeket előre rögzítse, hogy az ajtó mindennapi működése ne kerüljön ellentmondásba a tervezett tűzvédelmi funkcióval.

Mikor kell a tűzgátló ajtó működését más rendszerekkel összehangolni?

Akkor, ha a projekt kialakítása vezérlési kapcsolatot rendel az ajtóhoz, például tűzjelző rendszerhez kapcsolódó működést tervez. Az egyeztetés során nevezze meg a jelzés forrását, az elvárt ajtóműködést és az érintett szakág felelősségét. Az átadás előtt vegyék sorra a projektterv szerinti működési helyzeteket, és jegyezzék fel az eredményt, hogy az interfészek ellenőrzése visszakövethető legyen.

Ki ellenőrzi a tűzgátló ajtó beépítésének megfelelőségét?

Az ellenőrzés felelőseit a projekt feladat- és felelősségi rendjében rögzítse. A műszaki ellenőr részt vehet a vállalt munkatartalom és a terv szerinti megvalósulás áttekintésében, míg a tervező szakmai iránymutatást adhat az értelmezést igénylő műszaki eltérések tisztázásához. Az ellenőrzés terjedelmét és eredményét igazítsa a projekt dokumentációjához, és ne tekintse egyetlen szereplő vizsgálatát minden kérdésre kiterjedő igazolásnak.

Miért fontos a tűzgátló acélajtó beépítői nyilatkozata?

A beépítői nyilatkozat a későbbi üzemeltetés és karbantartás során is segítheti az ajtó beépítési előzményeinek visszakeresését. A projekt iratai között kapcsolja a nyilatkozatot az adott nyílás vagy ajtó azonosítójához, hogy egyértelmű legyen, melyik szerkezetre vonatkozik. A nyilatkozat önmagában nem helyettesíti a termék műszaki dokumentációját, és nem rendezi a későbbi átalakítások vagy javítások dokumentálását.
