Tűzgátló függönyfal megoldások: tervezési és kivitelezési szempontok 2026-ban
A függönyfal tűzvédelmi teljesítményét nem az üveg önmagában határozza meg. A Tűzgátló függönyfal megoldások kiválasztásakor a profilok, a rögzítések, a tömítések és a csatlakozó szerkezetek együttes működését kell figyelembe venni. Ellenőrizze azt is, hogy a konkrét rendszer dokumentációja a tervezett méretekre, alkatrészekre és beépítési módra vonatkozik-e. A teljesítmény azon is múlik, hogy a szerkezet miként illeszkedik az épület tűzvédelmi koncepciójához és homlokzati kialakításához.
Az üvegezés, a tartószerkezet és a tűzszakasz-lezárás követelményeinek összehangolása összetett feladat. Kockázatot jelent, ha a terv, a beépített szerkezet és a megfelelőségi dokumentáció eltér egymástól. Ezért a függönyfalat ne önálló elemként, hanem az épület tűzvédelmi rendszerének részeként értékelje. A tervezés korai szakaszában rögzítse a szerkezet feladatát, a kapcsolódó csomópontokat és az igazolás alapját.
Ez az útmutató bemutatja, hogyan illesztheti a szerkezetet a projekt követelményeihez, és mely műszaki, kivitelezési és dokumentációs szempontokat célszerű összehangolni. Áttekintjük a teljesítmény igazolását, a csatlakozások jelentőségét és a terv szerinti beépítés szerepét. Így Ön ellenőrizhető műszaki szempontok alapján mérlegelheti a lehetőségeket, és már a tervezés során kezelheti a megfelelőségi kockázatokat.
Tartalomjegyzék
Mit jelent a tűzgátló függönyfal, és milyen szerepe van az épületben?
A tűzgátló függönyfal teljesítményét a teljes szerkezet határozza meg
Hogyan mérlegelje a tűzgátló függönyfal-megoldásokat a projekt igényei szerint?
A tervezéstől az átadásig: így illessze a függönyfalat a kivitelezésbe
REALized Project Kft.: tűzgátló függönyfalak projektalapú megvalósítása
Mit jelent a tűzgátló függönyfal, és milyen szerepe van az épületben?
A függönyfal nem teherhordó, az épület tartószerkezeteihez rögzített homlokzati rendszer. Tűzvédelmi szerepe nem önmagában a homlokzati kialakításból következik. Az adott projekt tűzvédelmi koncepciója határozza meg, milyen feladatot kell betöltenie a szerkezetnek, és milyen teljesítményt szükséges igazolni.
Az értékeléshez a teljes összeállítást vegye figyelembe. Az üvegezés, a profilok, a rögzítések, a tömítések és a csatlakozó szerkezetek kölcsönhatása mellett a födémeknél és más épületszerkezeteknél kialakított részletek is számítanak. Egy alkatrész önálló tulajdonsága nem bizonyítja automatikusan a teljes függönyfal tűzvédelmi teljesítményét.
A tűzszakasz-lezárás az épület tűzvédelmi koncepciójába illeszkedő megoldás, amelynek célja a tűzszakaszok elkülönítése. Függönyfalas homlokzatnál ezért tisztázza, hol húzódik a tűzszakaszhatár, és hogyan kapcsolódik hozzá a homlokzati rendszer, valamint annak csatlakozása. A függönyfal jelenléte önmagában nem jelenti azt, hogy a tűzszakasz-lezárás is megoldott.
Idézhető megállapítás: „A függönyfal homlokzati rendszer, a tűzszakasz-lezárás pedig az épület tűzvédelmi koncepciójában meghatározott elválasztási feladat.”
Miben különbözik a tűzgátló függönyfal a hagyományos homlokzati rendszertől?
A hagyományos homlokzati kialakítás elsődleges feladata a külső térelhatárolás és az építészeti megjelenés biztosítása. Tűzgátló függönyfal esetén ehhez a projektben meghatározott tűzvédelmi teljesítmény is társul. Az üvegezés kiválasztása ezért csak a feladat egyik része. A teljes szerkezet kialakítását és csatlakozásait is össze kell vetni a tervezett beépítéssel.
Az alkalmazhatóságot a projekt tervei és a konkrét rendszer dokumentumai alapján ítélje meg. Ha a beépített kialakítás eltér az igazolt összeállítástól, kérdésessé válhat, hogy a dokumentáció alátámasztja-e a tervezett megoldást. Ön már a tervezés során rögzítse a tűzvédelmi célt, a csatlakozási feltételeket és az igazolás alapját.
Mikor merül fel függönyfalas tűzszakasz-lezárás?
A függönyfalas tűzszakasz-lezárás akkor kerül előtérbe, amikor a projektben kezelni kell a homlokzati kialakítás és a tűzszakaszok elrendezése közötti kapcsolatot. Ipari vagy logisztikai épületben a belső használat és a terek kapcsolata határozhat meg eltérő tervezési feladatokat; intézményi épületben más elrendezési és használati szempontok lehetnek meghatározók. Ezek a projektkövetelmények tisztázásához szükséges kiindulópontok, nem önmagukban alkalmazható szerkezeti előírások.
Először rögzítse a tűzvédelmi koncepcióban meghatározott célt, majd ehhez illessze a homlokzati rendszert és annak csatlakozásait. A cél meghatározása nem azonos egy konkrét szerkezet kiválasztásával. A Tűzgátló függönyfal megoldások mérlegelésekor a projekt követelményeit, a tényleges beépítési részleteket és a rendszer dokumentációját együtt értékelje.
A tűzgátló függönyfal teljesítményét a teljes szerkezet határozza meg

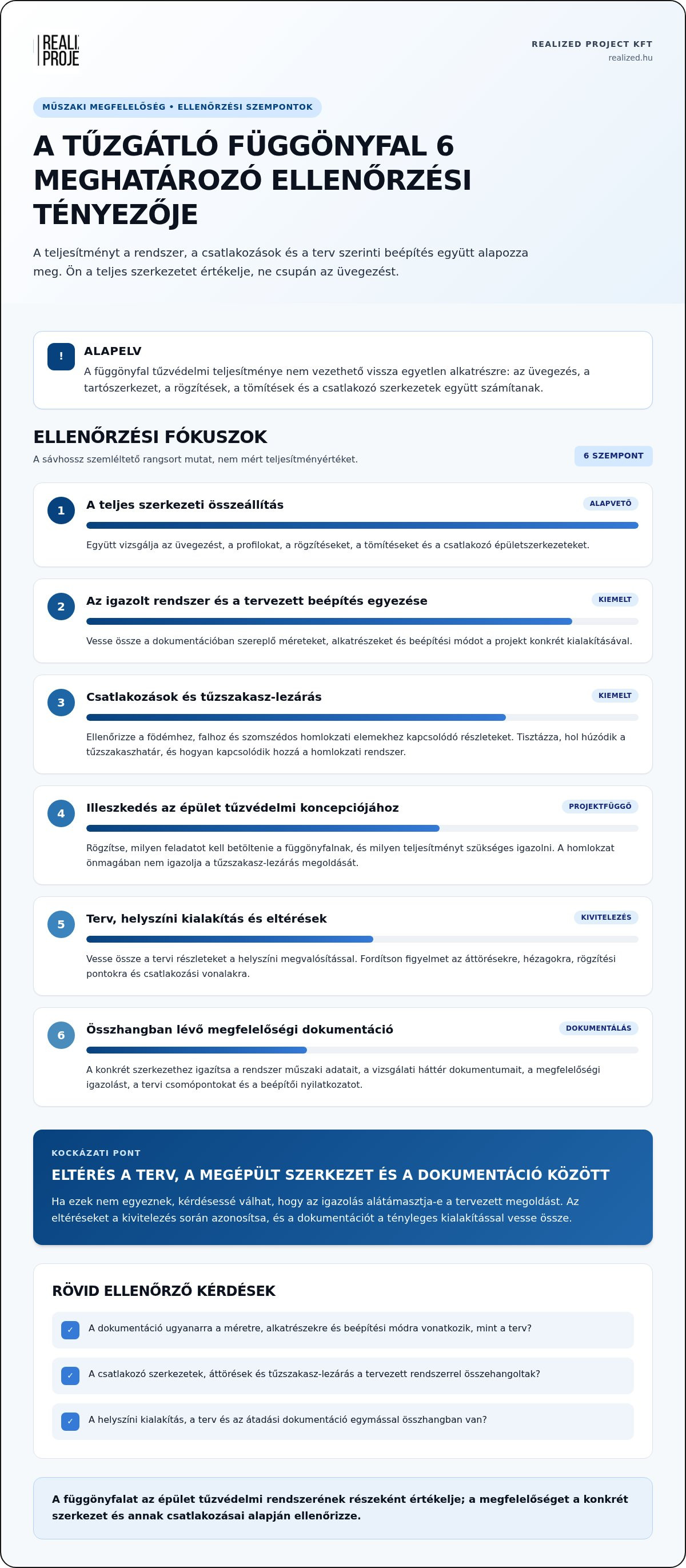

A függönyfal tűzvédelmi teljesítménye nem vezethető vissza egyetlen alkatrész tulajdonságára. Az üvegezés, a profilrendszer, a rögzítések, a tömítések és a csatlakozó épületszerkezetek együtt alkotják azt az összeállítást, amelynek viselkedése a projekt szempontjából releváns. A kapcsolódó tűzgátló lezárások és áttörések kialakítása szintén befolyásolhatja, hogy a megépült részlet megfelel-e a tervezett megoldásnak.
Idézhető megállapítás: „A függönyfal tűzvédelmi teljesítményét nem az üvegtábla önmagában, hanem a teljes szerkezet és annak csatlakozásai határozzák meg.”
Az üvegezés, a profil és a csatlakozás összehangolása
Az üvegezés és az alumínium- vagy acélprofil együttműködése mellett a rögzítés módja is része a műszaki kialakításnak. Fordítson külön figyelmet a falhoz, födémhez és a szomszédos homlokzati elemekhez csatlakozó részletekre. Egy eltérő profil, tömítés vagy rögzítési pont módosíthatja az összeállítást, ezért a beépítés részleteit a rendszer dokumentumaival összhangban kezelje.
A vizsgálati és teljesítménydokumentumok meghatározott konfigurációra vonatkoznak. Vesse össze a projekttervben szereplő üvegezést, profilokat, méreteket és csatlakozásokat az igazolt kialakítással. Nem elegendő, ha egy-egy alkatrész hasonlónak tűnik: az eltérés befolyásolhatja, hogy a dokumentáció alátámasztja-e a tervezett szerkezet alkalmazását.
Az áttörések, hézagok és csatlakozási vonalak ellenőrzése szintén lényeges. A födém menti lezárást vagy egy gépészeti átvezetés környezetét ne kezelje a függönyfal többi részétől függetlenül. A kivitelezés során kövesse a tervi részleteket, és vesse össze azokat a helyszíni kialakítással, hogy az eltérések még időben azonosíthatók legyenek.
Milyen dokumentumok támasztják alá a tervezett megoldást?
A dokumentációt igazítsa a konkrét szerkezethez és beépítési helyzethez. A projektben releváns iratok között szerepelhetnek a rendszer műszaki adatai, a vizsgálati háttér dokumentumai, a megfelelőségi igazolás, a tervi csomópontok és a beépítői nyilatkozat. Ezek más-más szerepet töltenek be: a terv a tervezett kialakítást, a rendszer dokumentumai az igazolt konfigurációt, a nyilatkozat pedig a kivitelezésre vonatkozó információkat rögzíti.
Ne csupán azt ellenőrizze, hogy minden irat rendelkezésre áll-e. Hasonlítsa össze a dokumentumokban leírt kialakítást a tervvel és a tényleges beépítéssel. Ha például a csatlakozás részlete vagy valamelyik rendszerösszetevő eltér, tisztázza, hogy a dokumentáció alátámasztja-e az eltérést. A dokumentált átadás a műszaki megfelelőség követhetőségét is szolgálja.
A függönyfalak projektmegvalósítása során a műszaki egyeztetést, a kivitelezési ellenőrzést és a dokumentált átadást egységes folyamatként kezelje. Ezzel csökkenthető annak kockázata, hogy a terv, a megépült szerkezet és az igazoló dokumentumok eltérő megoldást mutassanak.
Hogyan mérlegelje a tűzgátló függönyfal-megoldásokat a projekt igényei szerint?
A megfelelő kialakítás kiválasztását ne a homlokzati megjelenéssel vagy egyetlen anyagtulajdonsággal kezdje. Először tisztázza, milyen szerepet kap a szerkezet az épület tűzvédelmi koncepciójában, majd vesse össze ezt a nyílás méretével, a csatlakozásokkal és az igazolt rendszer alkalmazási feltételeivel. A Tűzgátló függönyfal megoldások így nem önálló termékként, hanem a projekt követelményeire adott műszaki válaszként hasonlíthatók össze.
A tűzvédelmi elvárásokat külön kezelje az építészeti szempontoktól. A tűzvédelmi koncepció határozza meg a szerkezet tervezett szerepét és az igazolandó teljesítményt. A homlokzat megjelenése és az anyagválasztás olyan tervezési szempont, amelyet ezekkel össze kell hangolni. Egyik sem helyettesíti a másikat.
Alumínium vagy acél függönyfal: milyen szempontok számítanak?
Az anyagválasztásnál a projekt tervét, a homlokzati kialakítást és a tartószerkezeti csatlakozásokat együtt vizsgálja. Alumínium- vagy acélszerkezeti megoldás egyaránt felmerülhet, de egyik anyag önmagában nem határozza meg a függönyfal tűzvédelmi teljesítményét. A döntés alapja az adott rendszerre és kialakításra vonatkozó dokumentáció legyen.
Milyen kérdésekre adjon választ a projekt követelményrendszere?
A mérlegelést tegye ellenőrizhetővé az alábbi kérdésekkel:
Hol helyezkedik el a függönyfal, és milyen feladatot kap a tűzvédelmi koncepcióban?
Egyezik-e a tervi nyílásméret és a csatlakozási kialakítás az igazolt rendszer alkalmazási feltételeivel?
Mely tervi, műszaki és megfelelőségi dokumentumok szükségesek a tervellenőrzéshez, majd a kivitelezés átadásához?
A dokumentumok körét és a projektre vonatkozó követelményeket a szakági tervezővel egyeztesse. Az átadás előkészítésekor vesse össze a tervi kialakítást a megvalósult szerkezettel, és rögzítse a releváns kivitelezési dokumentumokat, köztük a beépítői nyilatkozatot. Így a homlokzati döntés, a rendszer alkalmazhatósága és a dokumentált kivitelezés ugyanahhoz a követelményrendszerhez kapcsolódik.
A tervezéstől az átadásig: így illessze a függönyfalat a kivitelezésbe
A függönyfal megvalósítása akkor követhető és ellenőrizhető, ha a tervezői döntések, a kivitelezési részletek és az átadási dokumentáció egymásra épülnek. Az alábbi folyamat segít abban, hogy a tűzvédelmi célok a helyszíni munkák során is érvényesüljenek, és az eltérések kezelése ne csak az átadáskor kezdődjön meg.
Tisztázza a követelményeket. Rögzítse a függönyfal helyét és szerepét az épület tűzvédelmi koncepciójában. A projektben alkalmazandó követelményeket egyeztesse a szakági tervezővel.
Hangolja össze a terveket. Vesse össze a homlokzati terveket a tűzvédelmi koncepcióval és a kapcsolódó szakági dokumentumokkal. Határozza meg a szerkezet határait, a nyílásméreteket, a csatlakozásokat és az áttörések kezelését.
Készítse elő a kivitelezést. Rögzítse a munkaterület megközelítésének és a szerelésnek a feltételeit. A kockázatértékelésben kezelje a munkafolyamatokhoz kapcsolódó veszélyeket, és hangolja össze az érintettek feladatait.
Ellenőrizze a beépítést. A helyszínen vesse össze az elkészült részleteket a jóváhagyott tervekkel és a szerkezet dokumentumaival. Az eltéréseket rögzítse, és még a munkarész lezárása előtt tisztázza műszaki kezelésüket.
Végezze el a releváns próbákat. Funkcionális próba akkor indokolt, ha a projektben a függönyfalhoz kapcsolódó működő rendszer vagy vezérlés ellenőrzése is feladat. A próba módját és elfogadási szempontjait igazítsa a projekt dokumentumaihoz.
Rendezze az átadást. Egyeztesse a megvalósult kialakítást az átadási iratokkal, és gyűjtse össze az adott projekthez tartozó megfelelőségi igazolásokat, beépítői nyilatkozatot és kivitelezési dokumentációt.
Tervezési és kivitelezési koordináció a munkakezdés előtt
A munkakezdés előtti egyeztetés során a homlokzati tervet, a tűzvédelmi koncepciót és a kapcsolódó szakági dokumentumokat együtt kezelje. Ne csak a szerkezet fő méreteit rögzítse: a csatlakozó falak és födémek kialakítása, a hozzáférés és a kivitelezés ütemezése is befolyásolhatja a megvalósíthatóságot. A tervezői, kivitelezői és műszaki ellenőrzési feladatok felelőseit még a helyszíni munka előtt jelölje ki.
Ellenőrzés, teljesítésigazolás és dokumentált átadás
A műszaki ellenőrzés terjedjen ki a terv szerinti beépítésre, a csatlakozásokra és a dokumentumok egyezőségére. Ha a helyszíni állapot eltér a tervtől, dokumentálja az eltérést, és a lezárás előtt tisztázza a szükséges intézkedést. A teljesítésigazolás az ellenőrzött, megfelelő minőségű munkarészek elfogadásához kapcsolódjon.
Idézhető megállapítás: „Az átadási dokumentáció a megvalósult kialakítást rögzíti, ezért annak a helyszíni állapottal és a jóváhagyott tervekkel is összhangban kell lennie.”
A REALized Project Kft. függönyfalakhoz kapcsolódó projektlebonyolítási és műszaki ellenőrzési feladatai során a koordinációt, a kivitelezés követését és a dokumentált átadást egységes folyamatként kezeli.
REALized Project Kft.: tűzgátló függönyfalak projektalapú megvalósítása
A tűzgátló függönyfal megvalósítása több egymásra épülő feladat összehangolását igényli. A REALized Project Kft. alumínium tűzgátló szerkezetek és függönyfalak szállítását és beépítését végzi, a kapcsolódó munkákat pedig a projekt műszaki, kivitelezési és dokumentációs folyamataiba illeszti. A szerkezet kialakítását az épület tűzvédelmi koncepciójával és homlokzati rendszerével összefüggésben kezeli.
A beruházó számára nem csupán az a kérdés, hogy melyik szerkezet kerül beépítésre. A tervek, a helyszíni kivitelezés és a megfelelőségi dokumentáció közötti összhang is meghatározó. A projektlebonyolítás, az építésvezetés, a felelős műszaki vezetés és a műszaki ellenőrzés összehangolása támogatja, hogy az egyeztetések és ellenőrzések a megfelelő munkafázisban történjenek meg.
Mérnöki és kivitelezési tapasztalat ipari beruházásokban
A vállalat munkatársainak építőmérnöki szakmai tapasztalata meghaladja a 10 évet. Ipari és logisztikai beruházásokon szerzett kivitelezési tapasztalatuk segíti a homlokzati szerkezetek, a csatlakozások és a projektfolyamatok összehangolt kezelését. Ez összetett építési környezetben különösen lényeges, ahol a függönyfal munkái más szakági feladatokkal és az épület kivitelezési ütemével is kapcsolatban állnak.
A REALized Project Kft. referenciái között szerepel a VGP Park, a Helloparks, valamint egy Mercedes-Benz logisztikai épület. Ezek az ipari és logisztikai beruházásokban szerzett munkatapasztalatot szemléltetik. Nem jelentenek automatikus igazolást egy másik projekt műszaki megoldására: minden függönyfal kialakítását az adott épület tervei, követelményei és a rendszer alkalmazási feltételei alapján kell értékelni.
Az országos munkavégzés lehetővé teszi, hogy a projektfeladatok a beruházás helyszínéhez és szervezetéhez igazodjanak. A tervezési egyeztetéstől a kivitelezés követésén át a dokumentált lezárásig a felelősségi körök és a munkafázisok tisztázása segíti a beruházói érdekek következetes képviseletét. A projektzárás része a megfelelőségi kivitelezési dokumentáció rendezése is.
Projektindítás és következő szakmai lépések
A projekt indításakor gyűjtse össze a függönyfalra vonatkozó terveket, a tűzvédelmi koncepció kapcsolódó részeit és a rendszer dokumentumait. Ezek áttekintésével tisztázhatók a szerkezet tervezett határai, a csatlakozások, az alkalmazhatóságot alátámasztó iratok, valamint a tervezői, kivitelezői és ellenőrzési feladatok. A következő lépéseket igazítsa az adott projekt ütemezéséhez és dokumentációjához.
Ha Ön tűzgátló függönyfalat tervez ipari, logisztikai vagy más beruházáshoz, egyeztessen projektjéről a REALized Project Kft.-vel. A műszaki előkészítés, a koordinált kivitelezés és a dokumentált munkavégzés a projekt követelményeihez igazodó megvalósítás alapját teremti meg.
Indítsa el a projektet összehangolt műszaki előkészítéssel
A függönyfalat érintő döntéseket már a beruházás korai szakaszában kapcsolja a teljes projekt ütemezéséhez. Jelölje ki, mely műszaki kérdések igényelnek tervezői egyeztetést, milyen jóváhagyási pontok előzik meg a kivitelezést, és ki követi a döntések átvezetését a tervdokumentációban. Ez átláthatóbbá teszi a feladatok sorrendjét, és segít elkerülni, hogy a tisztázatlan részletek később akadályozzák a munkát.
A Tűzgátló függönyfal megoldások akkor szolgálják megfelelően a beruházás célját, ha a műszaki döntések, a kivitelezési előkészítés és a dokumentált lezárás ugyanazon projektkövetelményekhez igazodnak. Tekintse a tervellenőrzést és az egyeztetéseket a kockázatkezelés részének, ne pusztán adminisztratív feladatnak. A következetes projektmunka támogatja a kivitelezés átláthatóságát és a beruházói érdekek védelmét.
Gyakori kérdések a tűzgátló függönyfalakról
Mi az a tűzgátló függönyfal?
A tűzgátló függönyfal olyan homlokzati függönyfal, amelynek a projektben meghatározott tűzvédelmi feladata van; a megnevezés önmagában nem jelöl egységes kialakítást. A Tűzgátló függönyfal megoldások kijelölésekor először tisztázza, hogy a szerkezet hol és milyen szerepet kap a tűzvédelmi koncepcióban. Ez alapján határozható meg a tervezési feladat, a csomóponti részletek és az igazolás módja.
A tűzgátló üveg önmagában tűzgátló függönyfalat jelent?
Nem. Az üveghez tartozó adat egy alkatrész jellemzőiről tájékoztat, de nem helyettesíti a teljes homlokzati kialakítás értékelését. Ez üvegtábla cseréjénél is fontos: az azonos megjelenésű elem nem feltétlenül illeszkedik automatikusan a meglévő rendszerhez. Ellenőrizze a beépített méretet, a rögzítést és a tömítést, valamint azt, hogy a csere megfelel-e a projekt dokumentumaiban rögzített kialakításnak.
Milyen dokumentumokat kell áttekinteni tűzgátló függönyfal tervezésekor?
Az iratok tartalmán túl azok aktualitását és egymásra hivatkozását is ellenőrizze. Vizsgálja meg, hogy a homlokzati rajzok és csomópontok azonos tervváltozathoz tartoznak-e, a rendszer dokumentumai pedig a tervezett konfigurációra vonatkoznak-e. Jegyezze fel a nyitott kérdéseket, az egyeztetések felelőseit és a jóváhagyott módosításokat. A tervváltozatok követése segít megelőzni, hogy a kivitelezés elavult rajz alapján folytatódjon.
Alumínium vagy acél tűzgátló függönyfalat válasszak?
Ne általános anyagpreferencia alapján döntsön. Vizsgálja meg, hogy a kiválasztott alumínium- vagy acélrendszer profilkialakítása, rögzítése és fogadószerkezete illeszkedik-e az építészeti és tartószerkezeti tervekhez, valamint megvalósítható-e a tervezett szerelési sorrendben. Vegye figyelembe a konkrét rendszer dokumentált alkalmazhatóságát is. Az anyag neve önmagában nem ad választ a projektre vonatkozó tűzvédelmi kérdésekre.
Hogyan kapcsolódik a függönyfal a tűzszakasz-lezáráshoz?
A kapcsolatot ott vizsgálja, ahol a homlokzati kialakítás találkozik a tervben kijelölt tűzszakaszhatárral. Az egyeztetés során ellenőrizze, hogy a határ helye követhető-e a homlokzati és alaprajzi dokumentumokban, és a metszetek bemutatják-e a csatlakozás kialakítását. Ha az ábrázolás nem egyértelmű, még a kivitelezés előtt tisztázza a tervi részleteket. Így összehangolható a homlokzati és a belső tűzvédelmi tervezés.
Mikor szükséges műszaki ellenőrzés a függönyfal kivitelezésénél?
A műszaki ellenőrzés terjedelmét a projekt ellenőrzési rendje és a kijelölt feladatok alapján határozza meg. Különösen indokolt lehet azoknál a munkafázisoknál, amelyek később takarásba kerülnek, például a rögzítések vagy csatlakozási lezárások esetén. Az ellenőrzési pontokat és a rögzítendő dokumentumokat előre egyeztesse az érintettekkel. Így a helyszíni vizsgálat a munkafolyamathoz igazítható, és nem korlátozódik az utólagos áttekintésre.
Mi történik, ha a beépített függönyfal eltér a tervektől?
Az eltérést ne kezelje automatikusan elfogadott helyettesítésként. Rögzítse, hogy hol és miben tér el a kivitelezés, jelölje az érintett tervrészletet, majd vonja be az érintett tervezőket a műszaki elbírálásba. A korrekció vagy módosítás dokumentálását a munkarész lezárása előtt rendezze. Ha a változás érinti a rendszer igazolt kialakítását, az alkalmazhatóság alátámasztását is újra kell értékelni.
